卡套接头(LOK)工作原理、特点及其连接形式

作者:Admin  发布于:2016-04-22 15:35:22  文字:【】【】【

1、 工作原理

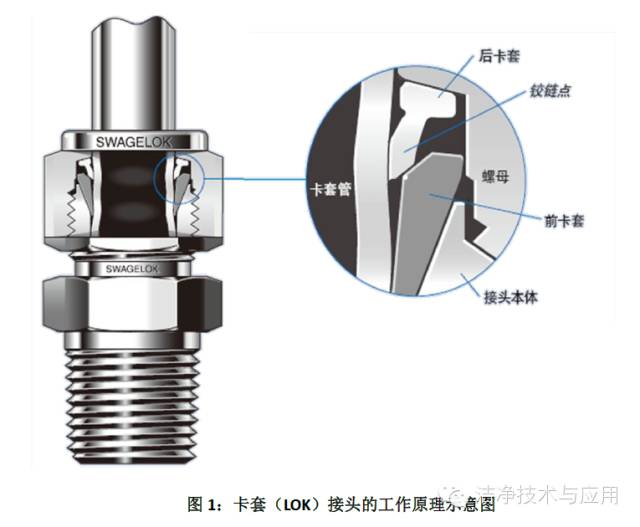

卡套接头是通过螺纹互锁来压迫卡套,而卡套使管子均匀变形从达到密封的效果。 如图 1所示。


2、 特点

卡套接头连接非常简单,只需要一只记号笔和两把扳手就可以完成安装,而且 便于检修,可以反复拆装。 卡套接头的密封性好、洁净度高,因此常用于高纯气体管路。≤2”的卡套接头,公称压力可达20MPa以上。 卡套接头还具有可检测性,可以用专门的间隙检测来检查是否拧紧。

3、材质

除了常见的SUS316,还有黄铜、铝、合金、碳钢、尼龙、PTFE、PFA、钛等材质。需要说明的是,一般厂家都没有SUS304的。

4、品牌

名气较大、比较常用的品牌有美国的SWAGELOK(中文名称“世伟洛克”,其卡套接头技术上在全球占据领先地位,其品牌成了卡套接头的代名词,美国Parker公司的A-LOK;韩国的HY-LOK、SUPER-LOK、D-LOK、DK-LOK;日本的FUJKIN(富士金),日本的IHARA公司的BI-LOK。

目前生产卡套接头的厂家比较多,国内也有一些厂家在生产,有的鱼目混珠,因此订货之前一定要同业主确认好品牌。

5、常用型式

按作用不同可分为:直通接头(UNION)、弯头(ELBOW)、三通(TEE)、大小头(REDUCER)、四通(UNION CROSS)、管帽(CAP)、堵头(PLUG)、转换接头(CONNECTOR、ADAPTER)等。

按接头的连接方式可分为:

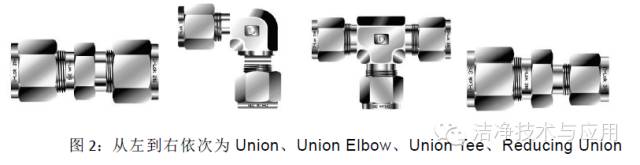

(1)Tube to Tube Union(所有接口都是LOK,最常用的,如图2);

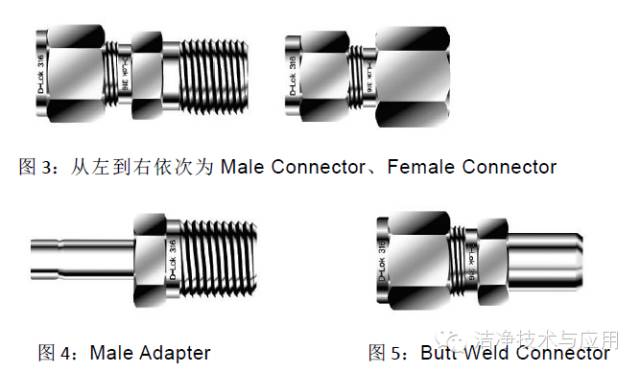

(2)Tube to Male/Female Pipe(有一个接口是丝口、其他接口是LOK,如图3);

(3)Tube Stub Adapter(有一端是TUBE短管,如图4);

(4)Tube to Weld End(有一端是用来焊接的短管,可以是TUBE管,也可以是PIPE管,如图5);

(5)其他。

6、采购注意事项

(1)卡套接头(包括转换接头)规格型号比较多,订货时一定要写清楚名称、规格和材质,最好写上厂家的订购号,例如1/2"的SUS 316 Union Elbow(卡套弯头)的订单号,SWAGELOK是SS-810-9,DK-LOK是DL-8-S。

(2)实际上TUBE官有英制(如1/8"、1/4"、3/8"、3/4"、1")和公制(如3、8、15、20、25mm)两种(都是指管外径),不过常用的是英制。因此同TUBE配套的卡套接头也有英制和公制之分,订货时应说明。

(3)对于有螺纹端的卡套(或转换接头),要区分管螺纹的类型,比较常用的有两种;NPT(60度圆锥管螺纹,美标产品常用)和PT(55度圆锥管螺纹,国内常用,日本也用得较多)。不同类型的管螺纹混用,可能拧不到位,造成泄漏或隐患;有的即使拧到位了,有可能以后拆不下来。

(4)卡套接头中的卡套是一次性易耗品,经常会因为保管不善丢失,或者施工错误(变更)需要更换,因此要订一些备用的前卡套(Front Ferrule)和后卡套(Back Ferrule)。
